文/不雅察者网吕栋

“韬定律”火到了中国台湾。

5月28日，英伟达CEO黄仁勋在中国台湾台北的一场宴请供应链伙伴的晚宴后领受媒体采访。当被问及对华为半导体“韬（τ）定律”和“逻辑折叠”技艺的成见时，黄仁勋给出了一个颇为跟蜻蜓点水的评价：“这对华为来说是冲破，但对台积电并不是恐吓。”

他觉得台积电使用芯片堆叠和3D封装技艺也曾快10年，台积电的技艺相配先进，“华为使用这种技艺，不错在不将半导体制程线宽变得更细的情况下，把晶体管数目加倍，以至增多3到4倍，这是一种相配好的技艺，但台积电和台湾领有这项技艺也曾10年。”

这一评价听起来公允，实则开垦在一个根人道的歪曲之上。黄仁勋把华为的逻辑折叠当成了台积电培植了近十年的3D封装技艺的同类物。他想说的是“你们作念的那些东西，台积电十年前就也曾作念了”。但问题是，逻辑折叠和传统3D封装，根蒂不是一个东西。

先望望华为到底作念了什么。逻辑折叠是华为韬定律的一项中枢技艺，它将原来平铺在二维平面上的电路，通过三维立体折叠和垂直互连“堆叠”起来，使重要旅途走线长度镌汰50%到80%，大幅逼迫了信号传播的RC负载。

但这听起来似乎等于“把芯片堆起来”？事实远非如斯。

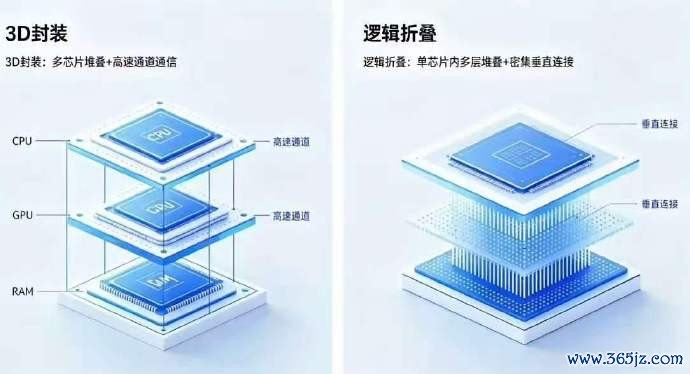

两者的中枢区别在于一个相配骨子的层面：2.5D/3D封装的中枢是勾通也曾成型的寂寥裸芯（die），而逻辑折叠的中枢是再行布局单颗裸芯里面的逻辑门。用更直白的话来说，前者是在制造后期尽可能让不同芯片贴得更近，后者则是在想象图纸阶段就从根蒂上镌汰了信号的物理传输距离。逻辑折叠改变的是“信号本人要走多远”，而2.5D/3D封装改变的只是“不同芯片之间靠多近”。

这意味着什么？意味着逻辑折叠骨子上是芯片想象层面的电路拓扑重构，作用于单颗芯片里面逻辑层的纵向整合；而先进封装属于制造工艺层面的多芯片互联技艺。二者处于总计不同的技艺综合层级，处分的是不同维度的问题。

打个譬如就更好勾通了。传统的2.5D封装就像把两个寂寥的房间搬到归拢层楼，中间修一条走廊（硅中介层）让它们不错彼此往来。3D封装更进一步，就像把两栋寂寥的楼叠起来，中间装几部电梯（TSV硅通孔），便捷楼上楼下串门。

但无论怎样作念，HBM和GPU骨子上仍然是两栋寂寥的楼、两个物理上总计分离的芯片。

而逻辑折叠呢？它是在想象一栋大楼里面的房间布局时，就把原来应该放在东西两头且需要时时通讯的两个房间，径直一个放在一楼、一个放在它的正上方，中间无须走廊、无须电梯井，只在楼板上打一个极其短小的垂纵贯谈（间距仅1.5微米的极短TSV），两个东谈主探个头就能对喊。这是“想象理念”的区别，不是“施工步地”的区别。

北京大学集成电路学院的一篇著述把这个区别讲得更澈底。著述建议了“真3D”与“赝3D”的范式辨认：赝3D以通盘模块为最小单元被分到某一派die，模块里面的通盘圭表单元势必位于归拢派die；真3D则扶植模块内解放辨认，归拢模块内的圭表单元不错被漫衍到不同die，想象空间更大。在优化空间上，赝3D在每片die上各自进行优化，大批复用传统2D芯片的EDA器具，不允许跨die逻辑变换、出动等操作；真3D则将多die构建的举座空间看成想象空间，各想象阶段均在无缺的三维想象空间中进行搜索和寻优，不戒指跨die逻辑变换、出动等操作。

逻辑折叠把物理完竣的最小单元从“die”鼓励到了“圭表单元在三维空间中的位置”。这才是真实的底层范式交流。台积电的CoWoS、SoIC等先进封装技艺诚然优秀，但它们的职责对象是多颗寂寥制造的die；逻辑折叠的职责对象是归拢颗die里面的组合逻辑门。一个是“把作念好的积木搭得紧凑一些”，一个是“在想象积木现象时就磋议怎样让它我方站得更稳”。

这少量黄仁勋似乎并莫得夺目到。他把逻辑折叠归类为“芯片堆叠和3D封装技艺”，说他“台积电十年前就有了”，这个判断本人就把华为的技艺和台积电的代工才能拉到了归拢个赛谈上进行比较，然后说“敌手跑得没我快”。

可问题在于，这根蒂不是归拢条赛谈。

再看另一个层面的互异：先进封装的性能上风，必须与先进制程深度绑定才能总计推崇。举例台积电的CoWoS封装等于与N22nm制程配套想象的，两者缺一皆会导致收益大幅缩水。而华为逻辑折叠的中枢冲破碰巧在于，在总计不大幅改变现存制程节点的前提下，火狐直播2026世界杯比赛直播仅通过想象层面的创新，就完竣了单代55%的晶体管密度提高。这一高出，在传统摩尔定律的演进旅途下，需要整整两个制程节点的迭代才能完成，耗时概况3年。

华为麒麟2026芯片等于最佳的讲授。比拟麒麟9030Pro，麒麟2026的晶体管密度大幅提高了53.5%，达到了238MTr/平方毫米，这意味着每平方毫米的芯单方面积上不错集成2.38亿个晶体管，表面上与Intel18A工艺握平，接近初代台积电3nm。同期，SoC性能核能效提高41%，最高主频提高近13%。这些数字不是靠削弱线宽、更换制程得来的，而是在想象端硬生生“挤”出来的。

更辛苦的是，这只是是运行。何庭波在演打仗论文中给出了明晰的阶梯图：从2026年到2031年，沿着韬定律旅途，晶体管密度将握续提高，瞻望2031年将冲破400MTr/mm²，CPU大核频率将冲破5GHz。

到当时，基于韬定律的高端芯片晶体管密度筹划，将达到1.4纳米芯片制程的同等水平。也等于说，一条不依赖EUV、不依赖几何缩微的技艺旅途，不错在5年内追平现时起初进制程的性能水平。台积电是不是领先10年？若是看的是“想象理念”这条新赛谈，谜底惟恐并不那么信托。

天然，这条路并不好走。韬定律要真实落地，需要的远不啻芯片想象厂商一家的勤苦。何庭波在论文中说得相配爽朗：“大批洞开问题，无单一组织可寂寥处分——器具链、圭表、基准、器件物理、经济模子均需跨界合作。”

其中最难啃的骨头等于EDA器具链。传统的2D想象经过乃至现行的“赝3D”想象经过，已不及以承载逻辑折叠的后劲。要真实完竣逻辑折叠，物守望象必须在无缺的三维空间中搜索，模块内辨认、跨die互连与垂直热旅途优化要在归拢个优化框架下协同求解。

好音问是，北京大学集成电路学院也曾在这方面赢得了重要进展。该学院构建了面向逻辑折叠的“真3D”物理完竣EDA器具原型，掩盖布局想象和布局两个阶段，并通过GPU加快扶植千万级实例规模。比拟现时最具代表性的赝3D想象经过，该器具赢得了平均约30%的线长缩减和赫然的时序改善，在热感知方面启用结合优化后峰值温度平均下落3%以上。

韬定律的念念想内核，骨子上是一场从“几何念念维”到“系统念念维”的范式转换。何庭波的论文揭示了四个层级的τ：晶体管层的皮秒级、电路层的纳秒级、芯片层的微秒级、系统/数据中心的秒级。韬定律的中枢是把通盘东谈主拉到归拢个账本前，全部用时间单元来算账。工艺大众省下的5皮秒，和架构师、软件大众省下的5皮秒，在总账本里的权重一模相似。夙昔作念代工的只管把晶体管作念小，画电路图的只管布线，作念软件系统的只管写代码，各人言语欠亨。目下τ定律强行买通了这些层级之间的壁垒。

这恰正是中国半导体产业需要的底层念念想转型。黄仁勋的误读，折射出的是一个更闲居的认识偏差：在摩尔定律的旧范式下浸润了太久，许多东谈主也曾民风了用“几何尺寸”“封装现象”来评判一切。但韬定律给出的谜底是，换一把尺子。

当几何尺寸的红利走到非常，最初进制程的资本飙升到难以承受，华为建议的是一条用“系统工程的整合才能”去对冲“单体芯片的工艺短板”的谈路。以时空换几何，以系统赢单点。这不是在台积电的赛谈上试图超越台积电，而是悉力于“换谈超车”。

黄仁勋说“台积电领先10年”火狐直播2026世界杯赛事直播入口，没错，若是只看3D封装这种制造工艺层面的话。但逻辑折叠根蒂不是3D封装，它是一项想象理念层面的改进。把两件处于总计不同综合层级的技艺放在一齐比较，然后断言谁领先谁10年，这本人等于一个范畴荒谬。或者说得更径直少量：黄仁勋惟恐并莫得追究读何庭波的那篇论文。
